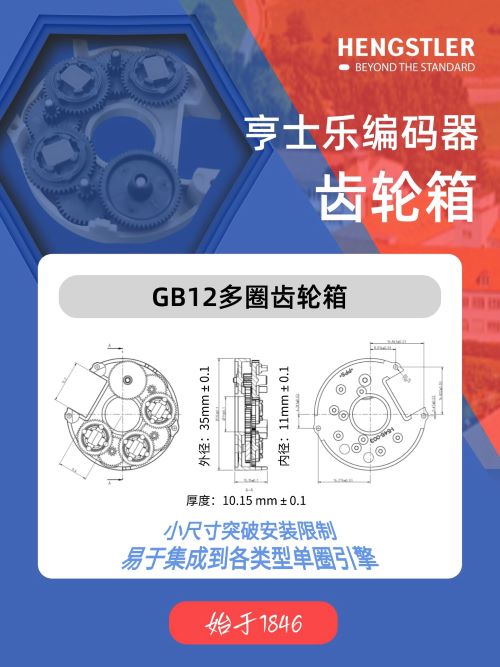

标准工作特性
机械特性
轴的形式：锥形1/10
轴径：10mm
最大转速：6,000RPM（额定）
电气特性
电源电压：DC 5V ±5%（SELV）
最大空载电流：150mA
环境特性
防护等级：IP40
工作温度：-20°C~+100°C
储存温度：-20°C~+80°C

标准工作特性
机械特性
外径：58mm
轴径：6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (实心 轴 )9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (轴套) 其它尺寸应要求可以提供
最大转速：10,000 U/min (连续)，12,000 U/min (连续)
电气特性
电源电压:DC 7 - 30 V
无负载电流（典型） 24V: 85 mA (单圈) max; 200 mA (多圈)
环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：IP65或IP67
工作温度：-40°C~+85°C
储存温度：-40°C~+85°C

外形尺寸      长 x 宽 x 高 ( 毫米) 55 x 16,5 x 15,7
抗冲击         常开触点 10 g, 11 ms
抗震动         常开触点 10 g, 10 – 200 Hz
吸合时间      常闭触点(NC) 典型值 8 ms
吸合时间      常开触点(NO) 典型值 15 ms
释放时间      常开触点(NO) 典型值 5 ms
释放时间      常闭触点(NC) 典型值 10 ms
机械寿命      >1000万次 切换循环
重量            30 g

安装深度： ≤20 mm, 带插头≤22 mm;

安装法兰： 直接法兰连接/轴连接

配合轴轴向游隙： 在标称位置时最大±0.5 mm

典型启动扭矩 ：不适用

转动惯量 ：0.4 kgmm² (轴带螺钉M4x30)

最大角加速度 ：100,000 rad/sec²

抗振性 (DIN EN 60068-2-6)  ：300 m/s² (10 … 2 000 Hz) 最小100 m/s² (10 … 2 000 Hz)

抗冲击性 (DIN EN 60068-2-27)  ：1000 m/s² (6 ms)

轴材料 ：不锈钢

外壳 / 端盖材料 ：铝 / 塑料

重量 ：50g

连接（带应力消除） ：ECU 接口– 轴向PCB连接器

工作温度 ：1-40°C ... +115°C

存储温度  ：-30°C ... +80°C

轴：集成联轴器轮毂的轴

安装深度 ：29 mm

法兰类型（外壳固定） ：直接法兰安装（使用M3固定螺丝）

轴端防护等级： IP40

外壳防护等级 ：IP40（与对接插头和堵头配合使用时

轴负载（含联轴器）： 轴向 径向 最大25N 最大6.5N

联轴器轴位移值: 兼容 COUNTEX 12
- 轴向位移 Ka  最大 +1 mm/-0.5 mm
- 径向位移 Kr 最大 ±0.1 mm (Kr + Kw ≤ 100%)
- 角位移 Kw   最大 0.45° (Kw + Kr ≤ 100%)

典型启动扭矩 ： ≤ 1 Ncm

转动惯量 ：1.05 x 10-6 kgm²

角加速度 ： 最大2.5 x 105 rad/sec²

抗振性（符合DIN EN 60068-2-6） ： 300 m/s² (10 … 2000 Hz)

抗冲击性（符合DIN EN 60068-2-27） ： 1,000 m/s² (6ms)

轴材料 ： 不锈钢

外壳 / 端盖材料 ： 铝 / 塑料

重量 ： 约 70 g

连接（带线缆固定） ： 1) ECU接口，轴向 2) 温度传感器接口，轴向

外径尺寸:37.5mm

孔径:Φ6/Φ8/Φ9(锥度1:10)

安装深度:36.8±1mm

安装方式:弹簧片连接

轴端/外壳防护等级:IP40/IP40

允许电机轴轴向跳动:±0.5mm

允许电机轴径向跳动:TIR0.05mm

最高连续转速:10,000rpm

抗振动(DINEN60068-2-6):300m/s²(10…2000Hz)

抗冲击(DINEN60068-2-27):2,000m/s²(6ms)

轴/外壳材质:不锈钢/工程塑料

转动惯量:1.05x10-6kgm2

工作温度:-40°C...+110°C

存储环境温度:-30°C...+80°C(包装限制)

重量:70g（多圈，不含线）

工作湿度RH%:85%（非结露）

连接:8针PCB连接器，带外径5.8mm双绞屏蔽电缆 (接口AS/AE:4芯;接口BE:6芯)

外径尺寸:48 mm

轴径: Φ9，锥度1:10 锥孔

安装深度: 28.15 mm

安装方式: 弹簧片连接(M3x6*2), 轴安装螺钉 M4x8*1

防护等级: IP40

允许匹配轴轴向跳动: ±0.2 mm

允许匹配轴径向跳动: ±0.1 mm

最高转速: 7200 rpm

振动防护: 10至55Hz之间，保持振幅1.5mm；55至2000Hz 之间，加速度为98m/s2；XYZ 每轴向2小时，共6小时。

冲击防护: 980 m/s² (11ms)

转动惯量: 0.68 kg·mm²

连接: 8 PIN PCB连接器

工作温度: -20℃ ... +105℃

相对湿度: ≤90%，不结露
