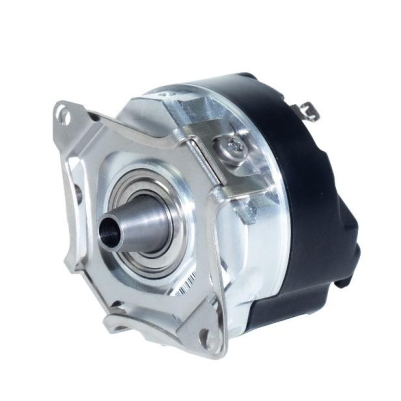

高性能伺服系统无电池绝对值编码器AD38 DRIVE-CLiQ

  • 用于高性能运动控制的绝对值编码器
  • 支持DRIVE-CLiQ接口
  • 绝对精度高达±35''
  • 紧凑型编码器安装深度最小可达34.7mm
  • 无需外接电池，真实齿轮记录多圈位置
  • 单圈分辨率最高24位，多圈分辨率最高12位
  • 宽工作温度-40°C ...+110°C
  • 连续最高转速可达12,000rpm
  • 支持电机与编码器温度检测，并配有电机绕组温度传感器插头


联系方式

通过如下方式联系我们：

热线：

400-110-7375转3
info@hengstler.com.cn

联系我们

  • 规格
  • 应用
  • 认证
  • 下载
  • 行业
  • 视频教程

规格

其它

轴材料不锈钢
外壳材料铝/工程塑料
重量大约70g
轴端/外壳防护等级IP40(安装后)/IP30(带电缆夹)
允许电机轴轴向跳动± 0.5 mm
允许电机轴径向跳动± 0.1 mm（在编码器本体上测量）
最高连续转速12,000 rpm (见环境温度)
启动转矩(典型值)≤ 1 Ncm
转动惯量0.5 x 10-6 kgm2
抗振动(DIN EN 60068-2-6)300 m/s² (60 … 2000 Hz)
抗冲击(DIN EN 60068-2-27)1,000 m/s² (6 ms)
最大角加速度2.5 x 105 rad/sec²




ACURO CE DRIVE-CLiQ RoHS UL
伺服电机伺服电机 机床机床 矢量电机矢量电机
