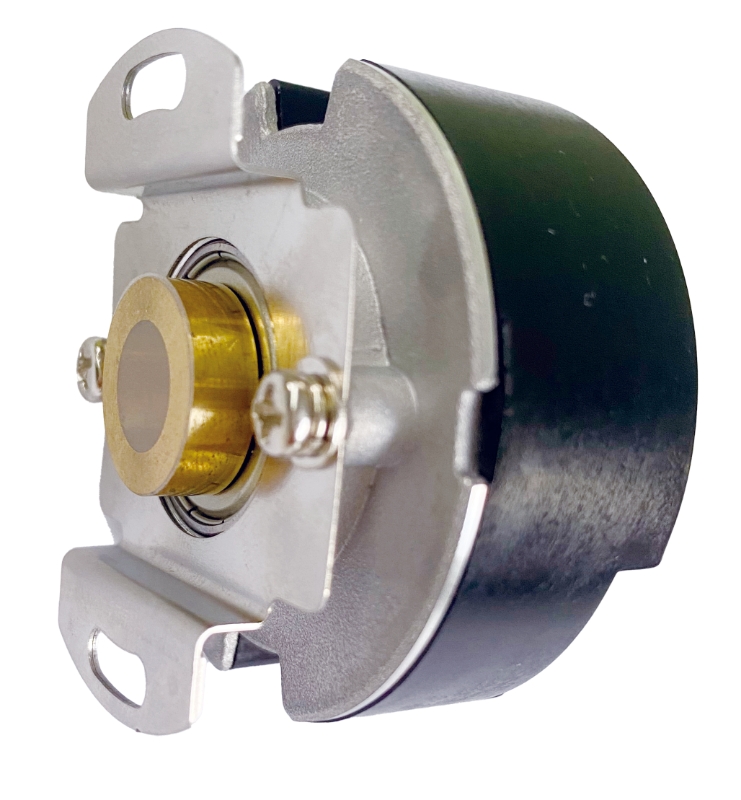

高性能伺服专用电池多圈绝对值编码器BD18系列

用于高性能运动控制的电池多圈绝对值编码器
光学引擎，高动态响应
多圈编码器外径48mm，厚度28mm
安装误差允许轴向±0.2mm，径向±0.1mm
Φ9，锥轴1：10设计，兼容市面主流方案
单圈分辨率最高25位，多圈分辨率16位
环境运行温度-20℃... +105℃
带故障报警和电磁环境预警保护功能

联系方式

通过如下方式联系我们：

热线：

400-110-7375转3

info@hengstler.com.cn

规格
应用
认证
下载
行业
视频教程

规格

外径：	48 mm
轴径或孔径：	Φ9，锥度1:10 锥孔
脉冲数或分辨率：	单圈分辨率：最高25位，多圈分辨率：16位
防护等级：	IP40
最高转速：	7200 rpm

其它

外径尺寸:48 mm

轴径: Φ9，锥度1:10 锥孔

安装深度: 28.15 mm

安装方式: 弹簧片连接(M3x6*2), 轴安装螺钉 M4x8*1

防护等级: IP40

允许匹配轴轴向跳动: ±0.2 mm

允许匹配轴径向跳动: ±0.1 mm

最高转速: 7200 rpm

振动防护: 10至55Hz之间，保持振幅1.5mm；55至2000Hz 之间，加速度为98m/s2；XYZ 每轴向2小时，共6小时。

冲击防护: 980 m/s² (11ms)

转动惯量: 0.68 kg·mm²

连接: 8 PIN PCB连接器

工作温度: -20℃ ... +105℃

相对湿度: ≤90%，不结露

ACURO drive

交直流伺服电机

交直流伺服电机
