规格
其它
标准工作特性
分辨率：3000~5000 PPR
准确度：（最坏情况） ± 2.5 arc-min
电气特性
输入电压：集电极开路或推挽输出：DC 4.5~26V，最大电流200mA; 线路驱动器：DC 4.5~26V，最大电流80mA
环境特性
工作温度：0~+70 °C
E23系列是一款高分辨率的光电增量编码器，专为轻工业和商业应用而设计。E23的标准直径仅为2.3"，特别适合使用空间有限而且要求较高的仪器设备。具体应用有：伺服系统的电机安装反馈，组装机械，机器人和机械臂，打印机、X/Y绘图仪和照相排字机，半导体焊接机，医疗诊断仪器（X光机和C&T扫描仪），CNC、PLC的位置/速度输入,运动控制器等等。参考光电编码器相关介绍。
联系方式
联系方式
- 规格
- 应用
- 认证
- 下载
- 行业
- 视频教程
规格
其它
标准工作特性
分辨率：100~1024 PPR
准确度：± 3 x (360° ÷ PPR) 或者 ± 2.5 arc-min
电气特性
输入电压：DC 5V ±5%，最大电流80mA; DC 12~15V ±10%,最大电流80mA，不包括输入负载
环境特性
工作温度：0~+70 °C

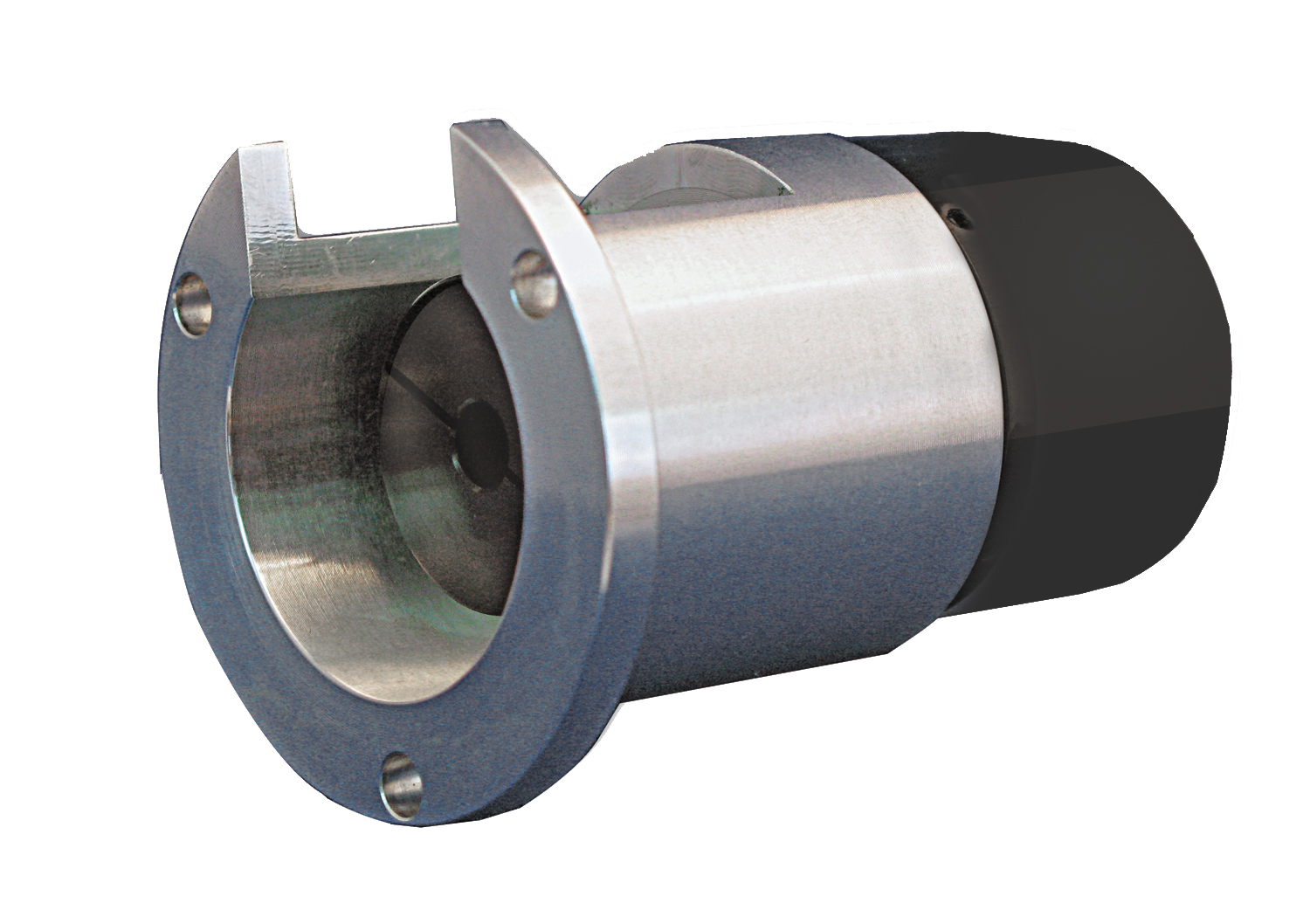

应用行业：E14系列增量编码器具有易封装、全密封等特点，可用于使用空间有限的商业和工业应用中，典型的有：包装机械，照相排字机，打印机，机器人，医疗诊断仪器，电机安装反馈，计算机外围设备及其他仪器仪表。更多参考信息见增量编码器相关介绍。
联系方式
联系方式
- 规格
- 应用
- 认证
- 下载
- 行业
- 视频教程
规格
其它
标准工作特性
机械特性
外径：40mm
轴径：6mm（实心轴）
最大转速：10000 RPM
电气特性
电源电压：带推挽（D）：DC 5V±10%
带推挽（K）：DC 5V±10% 或DC 10~30V
带推挽（I）：DC 10~30V
NPN集电极开路（S）：DC 10~24V
最大空载电流：40mA（DC 5V），30mA（DC 24V，带推挽K，I），40mA（DC 24V，NPN-O.C）
环境特性
轴端防护等级：IP64
外壳防护等级：IP65
工作温度：0°C~+60°C
储存温度：-25°C~+85°C
轻载光电增量编码器 RI42-O应用举例如纺织机械
